Insoladora PCB con led UV. Parte 1

Aunque ya dispongo una insoladora realizada con tubos fluorescentes UV de 8w, me he decidido a montar el mismo mecanismo pero con leds ultravioleta ( 385-400nm UV).

- Requerimientos

• 108 Leds UV 2000mcd, 20ma, 3.4 Vf ( de ebay )
• Placas PCB de 100x160 ( rs-online )
• Maletin de aluminio de ocasion

La idea era fabricar 2 placas de 54 leds cada una, pero al final con el tamaño de una sola es suficiente para la mayoria de mis proyectos.

El circuito es muy básico, son 9x6 leds en series de 3 con una resistencia de 100 ohmios alimentados a 12V, la separacion es de unos 18mm aproximadamente, segun ojimetro.

Coste del asunto:
- PCB 5€
- Leds UV 108 por 7,60€
- Resistencias y cables 2€
- Maletin aluminio 7€

Total: 21,6€ aproximadamente

Worklog

- Prueba basica del led

- Fotolito de la placa e insoladora casera

- PCB revelada

- PCB dandose un baño de burbujas

- PCB finalizando el atacado del cobre

- Resultado del proceso

Como se puede ver hay partes que han sido sobre-expuestas, esto es debido a que estoy usando unas placas fotosensibles de otro proveedor y todavia no he encontrado el punto ideal de insolado.

- Resultado final bastante aceptable

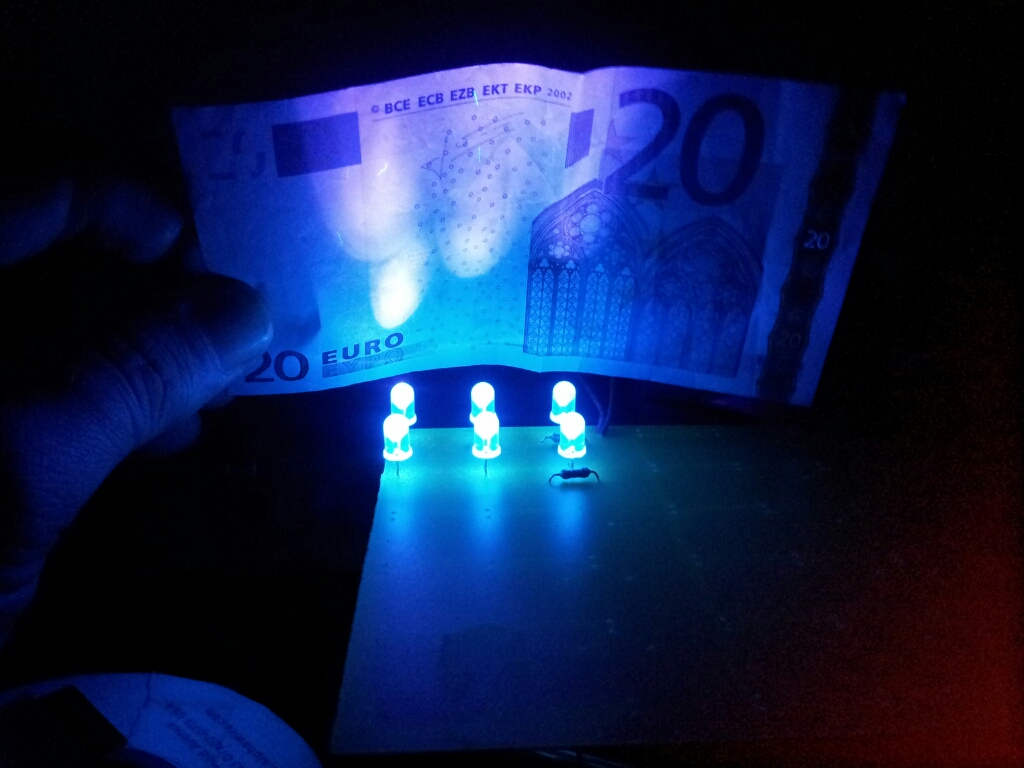

- Efecto de luz UV con 6 leds contra un billete de 20€

- Despues de un buen rato soldando ...

- Tras una rapida visita al bazar de oportunidades del barrio, he encontrado una caja que para mis sorpresa encaja perfectamente en la placa realizada.

- Con los leds encendidos queda muy fashion

- Idea general de como quedaria la caja con la base de metacrilato para la PCB.

- La difusión de los leds tiene algunas zonas oscuras que habrá que ir tuneando

- Detalles de ultima hora:

Los leds tienen un Vf de 3.4, con lo cual la resistencia para 3 leds en serie usando 12v seria de 100, no de 120ohmios.

Continuara en el siguiente capitulo con un circuito temporizador...
